一文秒懂XTX SD NAND

：原理、性能与应用

随着消费电子、工业控制、汽车电子和安防监控等领域对高密度、低成本存储需求的不断攀升，SD NAND闪存因其体积小、集成度高、易于部署的特点，成为SD卡（SD、SDHC、SDXC等）内部核心存储的首选方案。本文将带您全面了解SD NAND的基础知识、关键性能指标及典型应用，助力您在产品设计和选型时游刃有余。

一、什么是SD NAND？

定义：专为SD卡（包括SD、SDHC、SDXC等规格）内部存储设计的NAND型闪存芯片，集存储单元、控制器、固件于一体。

分类（按每单元存储位数）：

SLC（Single-Level Cell）：每单元存1 bit，速度最快、耐久度最高（擦写循环≥100 k次），成本与容量最劣。

MLC（Multi-Level Cell）：每单元存2 bit，性能与成本居中；

TLC（Triple-Level Cell）：每单元存3 bit，容量提升、成本下降，但速度与寿命有所折中；

QLC（Quad-Level Cell）：每单元存4 bit，最高密度、最低成本，但耐久与性能最弱。

二、物理与工艺特征

存储单元演进

SLC→MLC→TLC→QLC：位数越多，容量/成本比越高，但擦写寿命、数据保持期和误码率也随之下降。

制程节点

典型尺寸：90 nm→65 nm→45 nm→30 nm→20 nm以下；

3D NAND：垂直堆栈多层存储（常见64L、96L、128L、176L、232L等），单片容量大幅提升。

趋势：工艺更先进→单位面积密度↑，但单层电荷窗口↓，需更强ECC与优化固件。

三、接口与协议特征

SD总线协议

SD（Default Speed）：最高25 MB/s，1或4位并行；

UHS-I/II/III：分别可达50–104 MB/s、312 MB/s、624 MB/s；

SD Express：基于PCIe 3.0×1+NVMe协议，速率可达985 MB/s。

控制器内置功能

ECC（BCH/LDPC）：多比特错误纠正；

坏块管理、磨损均衡：动态映射与写入均衡；

缓存策略：DRAM缓存或Host Memory Buffer (HMB)，提升突发写入性能。

四、关键性能指标对比

顺序读写速度：SLC 100–200 MB/s；MLC 90–150 MB/s；TLC 80–120 MB/s；QLC 50–100 MB/s

随机IOPS：SLC 数万；MLC 几千–万；TLC 千–数千；QLC <千

擦写寿命（P/E循环）：SLC ≥100 k次；MLC 30–50 k次；TLC 10–30 k次；QLC <10 k次

数据保持期：SLC ≥10年；MLC 5–10年；TLC 1–5年；QLC <1年

单位成本：SLC最高 > MLC > TLC > QLC最低

五、可靠性与安全性

ECC强度随位数增加，LDPC算法可支持更高纠错能力，但带来更高延迟；

温度与PE循环会加速数据衰减，需固件定期刷新；

安全特性：硬件加密、Write Protect、Secure Write/Erase等SD命令集扩展；

低功耗模式：支持Sleep与Power-Down，适配移动和IoT场景。

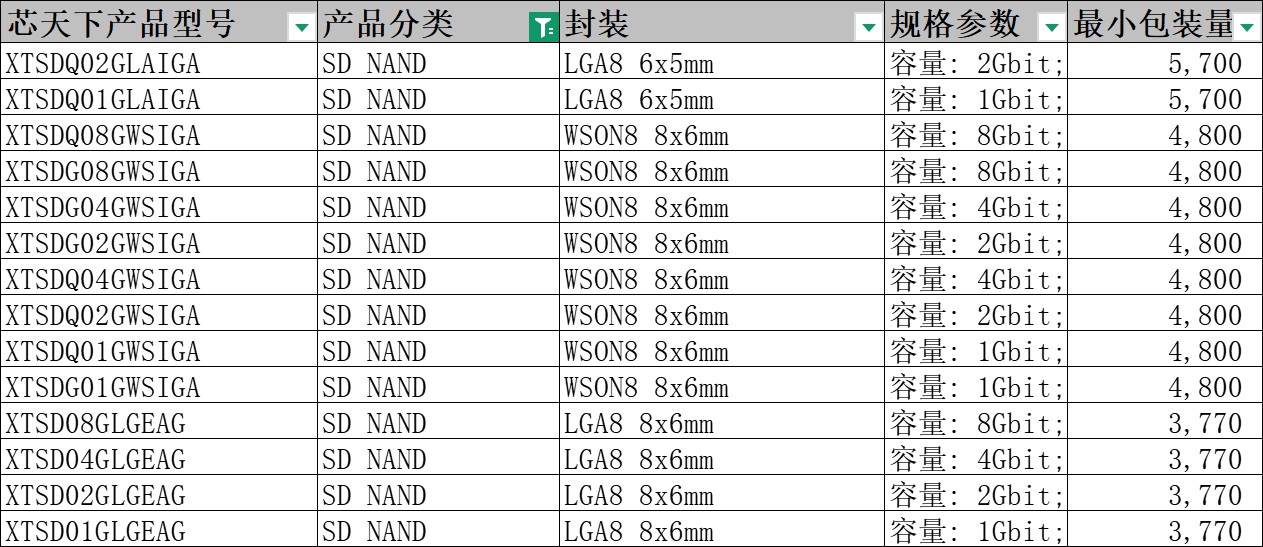

六、XTX Technology 芯天下SD NAND亮点

原厂SLC架构：单层1 bit设计，超低误码率，擦写寿命可达100 k次；

内置SD控制器+FTL固件：原生SD 2.0协议，Class 10性能，免驱动即插即用；

双电压兼容：3.3 V/1.8 V两种模式，灵活适配多种平台；

丰富容量与封装：1–8 Gbit可选，LGA8（6×5 mm）& WSON8（8×6 mm）任意切换；

工业级可靠性：–30 ℃~+85 ℃宽温，14 bit/512 Byte ECC，智能均衡与坏块管理，典型数据保持期≥10年；

本土化优势：大规模量产成本优势、快速交付、与国产生态深度协同。

七、典型应用场景

消费电子：数码相机、手机、平板、蓝牙耳机、电子教育设备

可穿戴设备：智能手表、健康监测

智能家居：智能音箱、安防摄像

车载与工业控制：行车记录仪、T-BOX、嵌入式控制终端

作为国产新锐，芯天下SD NAND以小体积、高可靠、低成本的产品力，已覆盖消费电子、可穿戴、汽车电子与IoT等领域，助力客户快速迭代与本地化交付。
