1.8V 并口 SLC NAND 怎么选?2Gb/4Gb、BGA63/BGA67,一篇讲清楚

发表时间:2026/7/27 10:13:17 阅读量: 来源: 深圳市义嘉泰科技有限公司
做存储选型,最怕一句话:

“这个差不多吧?”
容量差不多。
电压差不多。
封装看着也差不多。
接口好像也是 NAND。
但真正到项目上,往往就是这个“差不多”,最后变成了调试、改板、改驱动、重新验证,甚至影响量产交付。

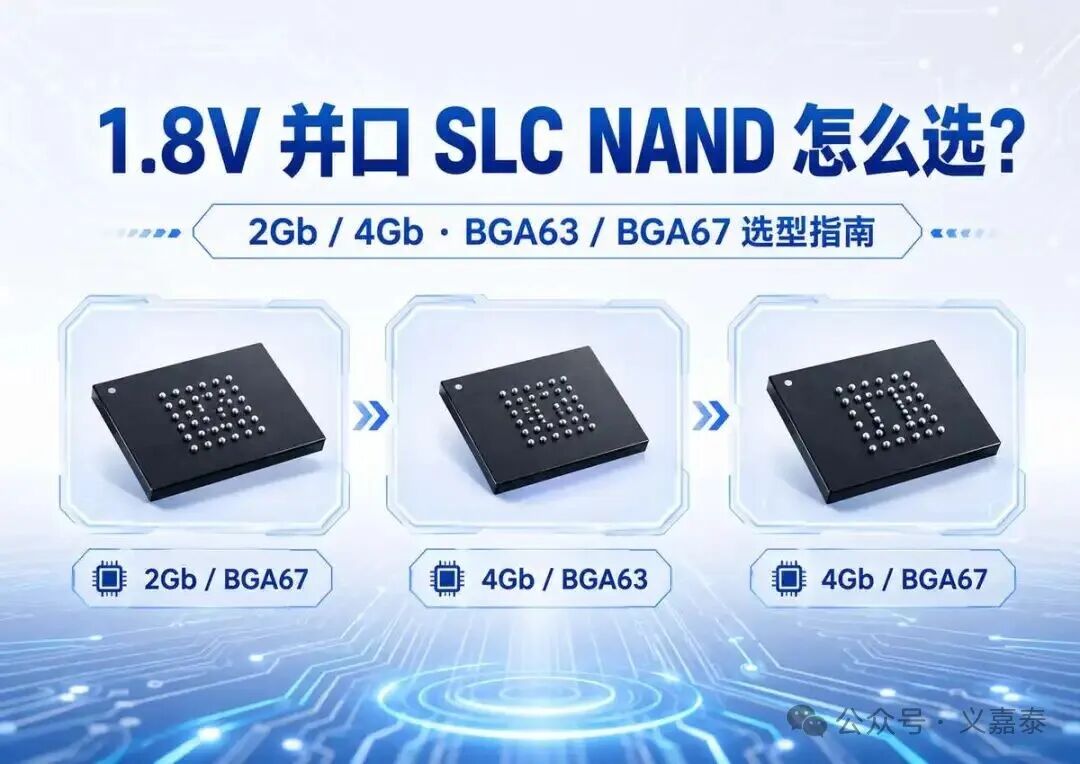

今天这篇不单独讲一颗料,而是把芯天下 XTX 这几颗 1.8V 并口 SLC NAND 放在一起看:
XT27Q02A8BFIGA
XT27Q04ABSIGA
XT27Q04A8BFIGA
它们都属于 1.8V Parallel SLC NAND,但容量、封装和适配场景不同。
如果客户正在做工业控制、通信网关、数据记录、图像采集、嵌入式系统存储,或者正在找国产替代,这篇可以直接作为初步选型参考。

02

先看一句话结论

如果项目需要2Gb、1.8V、BGA67,可以重点看:
XT27Q02A8BFIGA
如果项目需要4Gb、1.8V、BGA63,可以重点看:
XT27Q04ABSIGA
如果项目需要4Gb、1.8V、BGA67,可以重点看:
XT27Q04A8BFIGA
这三颗料不是谁一定比谁高级,而是分别对应不同的容量和封装需求。
存储芯片选型,不是简单选“最大容量”,而是选“最适合系统”的那一颗。

03

第一层:先看容量,2Gb 还是 4Gb?

容量是最直观的选型条件。
2Gb 约等于 256MB。
4Gb 约等于 512MB。
如果只是存储系统参数、少量日志、简单语音数据、小型文件,2Gb 可能已经够用。
如果需要存储更大的系统文件、更多日志、更完整的升级包、图片数据或本地缓存,4Gb 会更合适。

04


2Gb 更适合什么场景?

2Gb 容量适合:
小型工业控制板;
基础数据记录设备;
简单语音记录产品;
低容量嵌入式文件系统
对 BOM 成本比较敏感的项目;
原方案就是 2Gb NAND 的替代项目。
这类项目不一定需要很大的容量,更关注稳定、够用、成本可控。
这时,XT27Q02A8BFIGA 就是比较清晰的方向。

05


4Gb 更适合什么场景?

4Gb 容量适合:
通信网关;
工业路由器
显示终端;
图像采集设备;
较复杂的数据记录仪;
需要保存升级包和更多日志的系统;
原方案已经使用 4Gb NAND 的替代项目。
4Gb 的优势是容量余量更大,适合系统文件和数据量更大的应用。
这时可以根据封装进一步选择 XT27Q04ABSIGA 或 XT27Q04A8BFIGA。

06

第二层:再看封装,BGA63 还是 BGA67?

很多客户问料时,喜欢只说:
“我要 4Gb NAND。”
但对并口 NAND 来说,这远远不够。
同样是 4Gb、1.8V、x8、SLC NAND,BGA63 和 BGA67 就是两个不同的封装方向。
封装不同,可能意味着:
PCB footprint 不同;
ball map 不同;
供电脚位置不同;
NC 脚分布不同;
信号脚位置不同;
原板不能直接替代;
需要重新核对封装图和 pin assignment。
所以,不能因为容量、电压、接口一样,就默认可以互换。

07


BGA63 适合什么情况?

如果客户原来的 PCB 设计就是 BGA63 封装,或者主控参考设计中采用 BGA63 NAND,那么就应该优先看:
XT27Q04ABSIGA
它的定位是 4Gb、1.8V、BGA63、x8 Parallel SLC NAND。
适合原板延续、成熟平台替代和不想大改 PCB 的项目。

08


BGA67 适合什么情况?

如果客户原平台是 BGA67 NAND,或者硬件设计已经围绕 BGA67 做好,那么就应该看:
XT27Q02A8BFIGA
或者:
XT27Q04A8BFIGA
其中 XT27Q02A8BFIGA 是 2Gb BGA67;
XT27Q04A8BFIGA 是 4Gb BGA67。
选哪颗,取决于容量需求。

09

第三层:一定要看电压,1.8V 不是 3.3V

这几颗料都是 1.8V Parallel NAND。
工作电压范围在 1.7V 到 1.95V。
这对于低功耗嵌入式系统很有意义。
现在很多主控、传感器、显示驱动、通信芯片都采用 1.8V I/O。
如果 NAND 也是 1.8V,系统电源架构会更统一,电平转换也可以减少。
但这里要特别注意:
1.8V NAND 不能直接当作 3.3V NAND 来替代。
如果客户原来用的是 3.3V NAND,而现在想切到 1.8V NAND,就必须确认:
主控 NAND 控制器是否支持 1.8V I/O;
板上电源是否提供稳定 1.8V;
时序裕量是否满足;
是否需要电平转换;
驱动初始化是否需要调整。
有些替代看起来只是电压不同,实际可能涉及整个平台的硬件适配。
所以做 NAND 替代时,一定要问清楚原型号、原电压、原封装、原主控和软件支持情况。

10

第四层:ECC 是关键,不是可有可无

并口 NAND 选型里,ECC 是最容易被忽略、但最不能忽略的地方。
这几颗料都需要外部 8bit/512Bytes ECC。
这意味着,主控或软件侧必须具备对应 ECC 校验能力。
NAND Flash 和 NOR Flash 不一样。
NOR Flash 更多用于代码存储、启动程序和小容量数据。
NAND Flash 更适合大容量数据存储,但它天然需要配合 ECC、坏块管理和文件系统策略。
如果主控 ECC 能力不够,短期读写测试可能看不出问题。
但长期使用之后,可能出现:
数据校验失败;
文件系统异常;
系统启动不稳定;
升级包损坏;
日志丢失;
客户现场故障。
所以在推荐 NAND 时,不能只问“容量够不够”。
还要问:
主控支持几 bit ECC?
ECC 是硬件做还是软件做?
原方案 ECC 要求是多少?
文件系统是否已经适配 NAND?
坏块管理是否成熟?
这一步决定了项目能不能真正稳定量产。

11

第五层:坏块管理一定要有

很多刚接触 NAND 的客户,会误以为 NAND 出厂就应该像 NOR 一样,每个块都完美可用。
其实不是。
NAND Flash 允许存在坏块。
这不是质量问题,而是 NAND Flash 的使用规则。
所以系统必须具备:
出厂坏块识别;
坏块标记;
坏块跳过;
运行过程中新增坏块管理;
ECC 校验;
必要的数据搬移机制;
文件系统层面的容错设计。
如果客户原来就是 NAND 平台,通常已经具备这些机制。
如果客户原来是 NOR 平台,想因为容量不够而直接换 NAND,就要特别谨慎。
NAND 不是简单“容量更大的 NOR”。
它需要系统级支持。

12

第六层:读写擦除参数怎么看?

这几颗料的参数里,经常会看到几个关键词:
Page Read;
Program Time;
Block Erase;
Read Cycle Time;
Cell array to register。
普通客户不一定需要深入研究每个时序细节,但工程选型时要知道它们大概代表什么。
         13 Page Read / Cell array to register
可以理解为从存储阵列把数据调到内部寄存器的时间。
这会影响读取响应。

     14 Read Cycle Time
可以理解为通过并口连续读出数据时的周期要求。
这和主控 NAND 控制器时序有关。

15


Program Time

表示页编程时间。
也就是数据写入 NAND 页所需的典型时间。

16


Block Erase

表示块擦除时间。
NAND 写入前通常需要擦除,擦除以块为单位进行。
这也是为什么 NAND 文件系统和写入策略很重要。
因为如果写入逻辑设计不好,频繁擦写同一区域,就会影响寿命和稳定性。

17

第七层:工业温度范围,决定应用边界

这几颗料都支持工业温度范围:
-40°C 到 +85°C
这对于工业控制、户外设备、通信设备、车载周边、安防终端、数据采集设备来说很重要。
因为很多产品不是放在办公室里使用。
它可能在工厂里。
可能在配电柜里。
可能在户外箱体里。
可能在高温、低温、潮湿、电磁干扰比较复杂的环境中运行。
这类设备对存储器的要求,不只是“能写能读”,而是要长期稳定。
所以工业温度范围,是这类 NAND 选型的重要条件。

18

三颗料怎么快速区分?

可以用最简单的方式记:
XT27Q02A8BFIGA
2Gb;
1.8V;
x8;
BGA67;
SLC NAND;
适合 256MB 容量级别的低压并口 NAND 项目。
XT27Q04ABSIGA
4Gb;
1.8V;
x8;
BGA63;
SLC NAND;
适合 512MB 容量、BGA63 封装的成熟平台。
XT27Q04A8BFIGA
4Gb;
1.8V;
x8;
BGA67;
SLC NAND;
适合 512MB 容量、BGA67 封装的成熟平台。
客户问料时,我们可以用这几个问题快速判断:
你原来用的是几 Gb?
是 1.8V 还是 3.3V?
封装是 BGA63 还是 BGA67?
主控型号是什么?
主控 ECC 支持几 bit?
现在是新项目,还是旧项目替代?
是否已经有原型号和 datasheet?
是否需要样品测试?
只要这几个问题问清楚,选型方向就会清晰很多。

19

给工程师的建议

对于工程师来说,选 NAND 不要只看型号表。
要重点确认:
容量是否满足系统需求;
电压是否匹配主控 I/O;
封装是否兼容 PCB;
ECC 是否满足要求;
坏块管理是否成熟;
ID 是否被驱动识别;
读写擦除时序是否满足主控;
spare area 是否满足 ECC 和文件系统使用;
系统是否考虑掉电保护;
是否需要重新做可靠性验证。
尤其是替代项目,一定要拿原型号和新型号做完整对比。
不能只看第一页参数。
真正决定能不能替代的,往往藏在封装图、ID、时序、ECC、坏块规则和软件支持里。

20

给采购的建议

对于采购来说,NAND 也不能只问价格。
更要关注:
有没有现货;
是否原厂渠道;
是否有完整规格书;
是否有样品;
是否能提供技术支持;
是否可以配合工程做替代确认;
后续批量交期是否稳定;
是否有长期供应规划。
很多存储芯片的风险,不是在买样品的时候出现,而是在客户准备量产、原料突然缺货、价格上涨、交期拉长时出现。
所以提前建立国产替代和备选料库,是非常有必要的。
尤其是工业客户、通信客户和长期项目客户,不应该等到原料停产或缺货时才开始找替代。

21

什么时候选 2Gb?

如果产品数据量不大;
如果只是基础日志和配置存储;
如果系统空间较小;
如果成本比较敏感;
如果原方案就是 2Gb NAND;
如果 BGA67 封装匹配;
可以优先看:
XT27Q02A8BFIGA

22

什么时候选 4Gb?

如果系统文件更大;
如果需要存升级包;
如果日志数据较多;
如果有语音、图片或本地缓存需求;
如果希望容量余量更充足;
如果原方案就是 4Gb NAND;
可以看:
XT27Q04ABSIGA
或:
XT27Q04A8BFIGA
具体选 BGA63 还是 BGA67,要看 PCB 和原方案封装。
23

一句话总结

1.8V 并口 SLC NAND 的选型,不是简单看容量。
真正要看的是:
容量、电压、封装、ECC、坏块管理、主控支持、软件驱动和供应稳定性。
XT27Q02A8BFIGA 适合 2Gb、1.8V、BGA67 项目;
XT27Q04ABSIGA 适合 4Gb、1.8V、BGA63 项目;
XT27Q04A8BFIGA 适合 4Gb、1.8V、BGA67 项目。
存储芯片不是产品里最会“说话”的器件。
但它决定了系统数据能不能被安全、稳定、长期地保存下来。
选对一颗 NAND,很多时候就是为整个产品打好地基。
