Cat.1模组王者！

ML307Y是由中移物联网有限公司推出的一款LTE Cat.1无线通信模组。

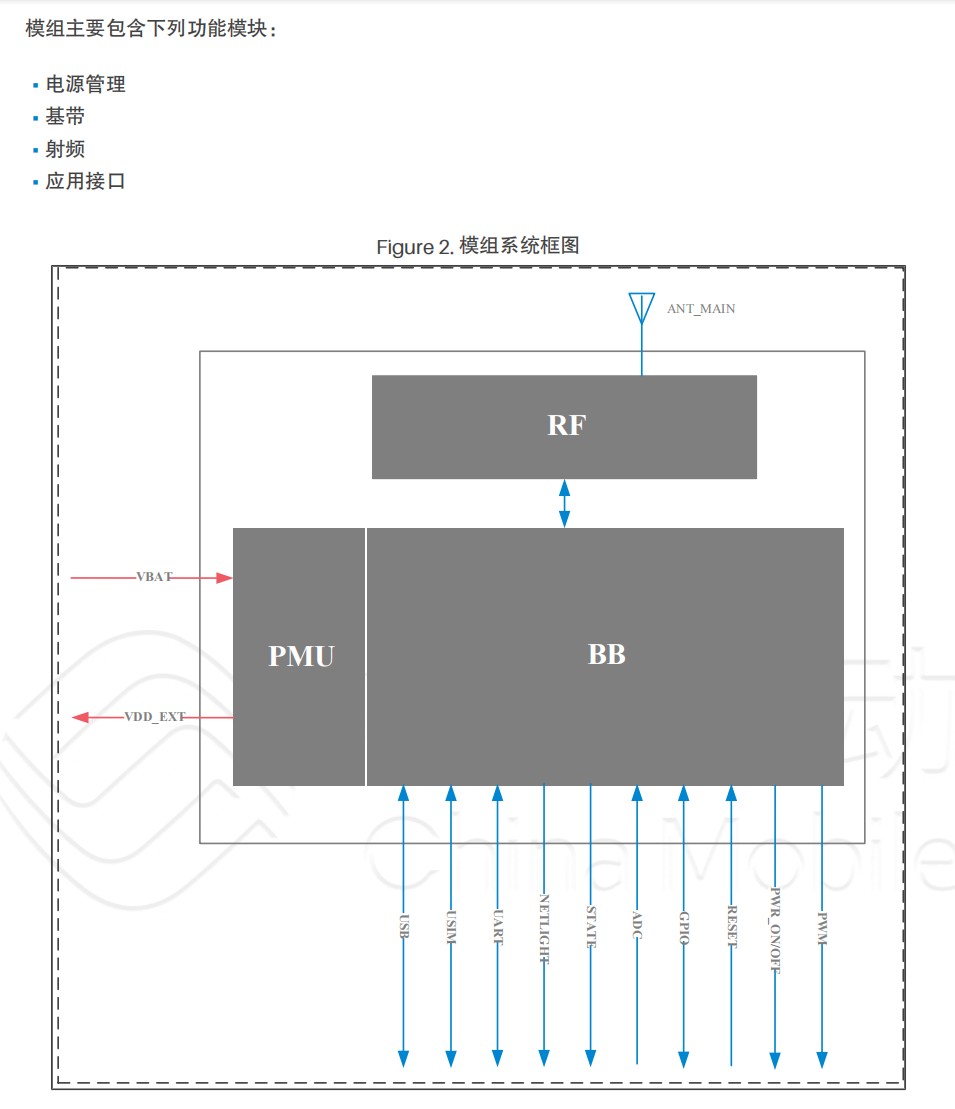

模组总体介绍

ML307Y是一款专为消费级产品设计的LTE Cat.1无线通信模组，具备高集成度和可靠性，适用于多种物联网应用场景。

封装与尺寸：该模组采用LCC+LGA的混合封装形式，共有109个引脚（48个LCC引脚和61个LGA引脚），物理尺寸为17.7mm x 15.8mm x 2.2mm，结构紧凑，便于集成到各种终端设备中。

子型号：目前，ML307Y系列主要包含ML307Y-DL这一子型号。该型号支持4MB pSRAM和2MB FLASH，全面覆盖中国移动、中国电信和中国联通三大运营商的网络。

网络制式与频段：ML307Y-DL支持LTE-FDD和LTE-TDD两种网络制式。

LTE-FDD频段：Band 1/3/5/8。

LTE-TDD频段：Band 34/38/39/40/41。

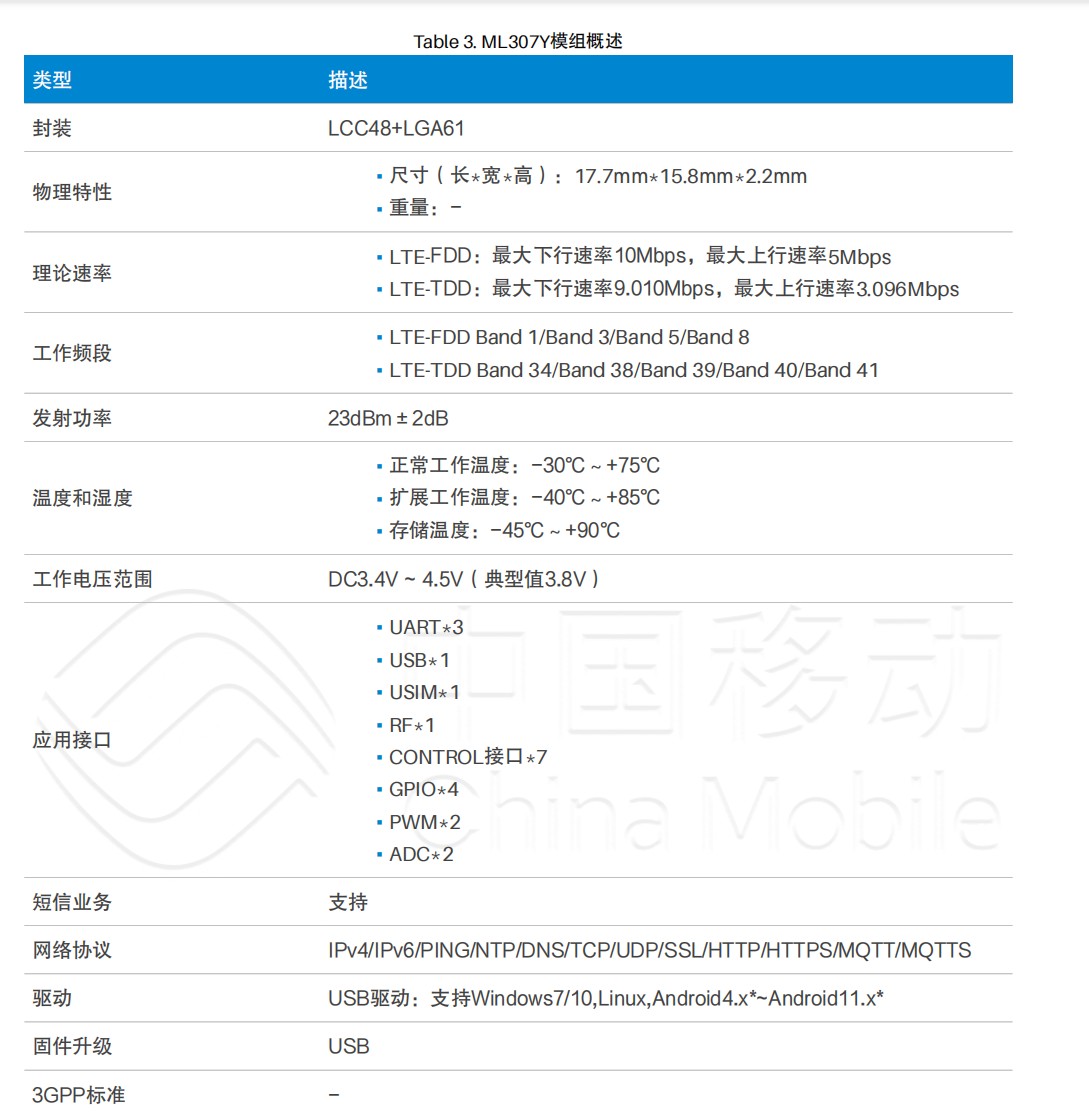

核心性能与规格

ML307Y在性能、功耗和适应性方面表现出色，能够满足多样化的应用需求。

理论速率：

LTE-FDD：最大下行速率为10Mbps，最大上行速率为5Mbps。

LTE-TDD：最大下行速率为9.010Mbps，最大上行速率为3.096Mbps。

供电与功耗：模组的典型工作电压为3.8V，可接受的电压范围为3.4V至4.5V。为了保证模组在网络信号传输时（瞬时电流可达2A）的稳定性，电源设计需要特别注意，需确保电压不低于3.4V，并推荐使用能够输出2A以上电流的LDO或DCDC，以及在VBAT上并联至少两颗220uF的储能电容。

工作温度：模组具有宽泛的工作温度范围，正常工作温度为-30℃至+75℃，扩展工作温度可达-40℃至+85℃，存储温度范围为-45℃至+90℃，能够适应严苛的工业环境。

丰富的功能接口：模组提供了极为丰富的硬件接口，包括：

3路UART接口

1路USB 2.0接口

1路USIM接口

1路主天线RF接口

7路控制接口（包括开关机、复位、网络状态指示等）

4路GPIO接口

2路PWM接口

2路ADC接口

软件与协议：支持IPv4/IPv6双栈，以及PING, NTP, DNS, TCP, UDP, SSL, HTTP(S), MQTT(S)等多种网络协议。同时，提供支持Windows 7/10、Linux和Android 4.x至11.x的USB驱动。固件升级可通过USB接口完成。

应用接口详解

ML307Y的引脚定义清晰，为硬件设计提供了极大的便利。

电源接口（POWER）：

VBAT (Pin 42, 43): 模组主供电输入端。

VDD_EXT (Pin 24): 1.8V/50mA的电源输出，可为外部GPIO提供上拉，不使用时建议悬空。

串行通信接口（UART）：

主串口 (UART0): 用于AT指令通信，默认波特率115200bps。

辅助串口 (UART1)

调试串口 (DBG): 用于日志打印，默认波特率115200bps。

注意：模组串口电平为1.8V，与其他电平系统连接时需进行电平转换。

USB接口：

支持USB 2.0高速协议（最大480Mbps），可用于AT指令传输、数据通信、软件调试和固件升级。

USB_VBUS (Pin 61)为USB电源输入，支持5V输入。

设计时需注意差分走线，控制90Ω阻抗，并做好ESD防护。

USIM接口：

提供1路USIM接口，支持1.8V/3V SIM卡，并符合ISO7816标准。

USIM0_DET (Pin 79)支持SIM卡热插拔检测。

为保证信号质量，建议在USIM_DATA上拉10kΩ电阻至USIM_PWR，并在时钟、数据和复位线上并联33pF电容到地以防射频干扰。

通用输入输出接口（GPIO）：

提供4个GPIO口（GPIO0, GPIO1, GPIO2, GPIO3），可通过AT指令配置为输入或输出，电平域为1.8V。

注意：模组进入休眠模式后GPIO功能不可用。

模数转换接口（ANALOG）：

提供2路12位分辨率的ADC接口（ADC0, ADC1），可读取0V至1.4V的电压值，精度在50mV以内。

控制接口（CONTROL）：

PWR_ON/OFF (Pin 7): 开关机控制引脚，低电平有效。拉低2-3.5秒开机，开机状态下拉低3.5-4秒关机。

RESET (Pin 15): 硬件复位引脚，低电平有效。

NETLIGHT (Pin 16) 和 STATE (Pin 25): 分别用于网络状态和模组工作状态的LED指示。

WAKEUP_OUT (Pin 49): 模组休眠唤醒输出引脚。

BOOT_MODE (Pin 82): USB强制下载模式控制引脚，高电平有效。

PWM (Pin 74, 75): 提供2路脉冲宽度调制输出。

射频与机械特性

射频性能：模组发射功率为23dBm±2dB。手册中给出了详细的传导接收灵敏度和传导发射功率数据，并对天线设计提出了明确要求，如天线效率、增益、驻波比（VSWR）等，以确保最佳的通信性能。

机械与生产：手册提供了详细的模组顶视图、底视图尺寸以及推荐的PCB封装尺寸，为硬件结构设计提供了精确参考。同时，也给出了回流焊的炉温曲线建议，指导用户进行可靠的生产焊接。

综上所述，ML307Y是一款功能强大、接口丰富、性能稳定且高度集成的LTE Cat.1通信模组。其紧凑的设计、宽泛的温度适应性以及对国内三大运营商网络的全面支持，使其成为智能表计、移动支付、共享设备、安防监控、工业数传等多种物联网应用的理想选择。开发者在使用时，应仔细参考硬件设计手册，特别是在电源、射频天线及各接口的电平匹配等方面进行审慎设计，以充分发挥该模组的优越性能。
