义嘉泰热卖型号—— XTB1056充电管理芯片

选择性能卓越、稳定可靠的芯片产品是确保项目成功的关键。作为专业的芯片代理商，我们公司精心挑选并代理了多款市场热销的优质芯片。借助这些热卖型号，客户不仅能够提升产品竞争力，还能极大缩短开发周期，确保设计高效稳定运行。

随着移动设备、小型 IoT 终端、可穿戴设备等不断普及，对充电方案的高集成、低成本、小体积和高可靠性需求愈发强烈。

XTX Technology 推出的 XTB1056 单节锂离子电池线性充电管理芯片，凭借高达28V的输入耐压、可编程充电电流、软启动限流、温度折返保护等一系列特色功能，完美满足各类便携式应用场景，让您的产品充电更快速、更安全、更可靠。

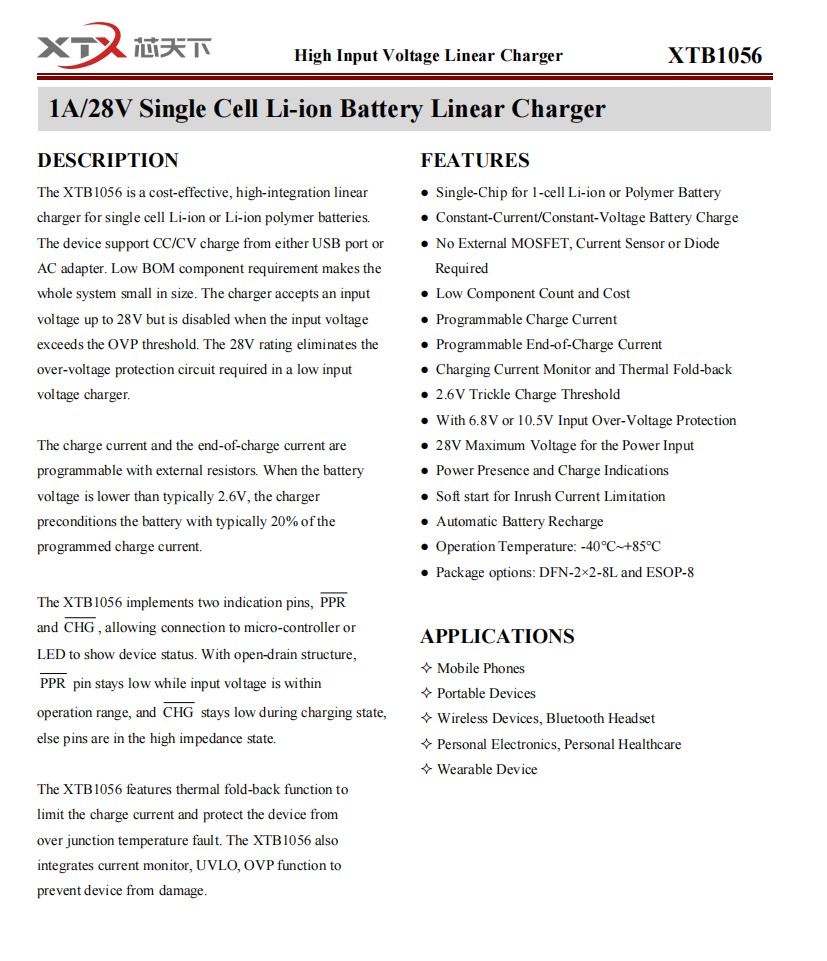

一、产品概览

XTB1056 是一颗高度集成的单节 Li-ion/Li-Po 电池线性充电管理芯片，支持 CC/CV 充电模式，无需外置 MOSFET、电流检测电阻或肖特基二极管，BOM 简单、体积小巧。

• 输入电压范围：4.55V ～ 28V

• 充电电流：50mA ～ 1A（可编程）

• 终止电流：5% ～ 50% IREF（可编程）

• 电池浮充电压：4.20V 或 4.35V，可选

• OVP 过压保护：6.8V / 10.5V

• 低压涓流阈值：2.6V

• 软启动限流、过温折返、UVLO、短路/反接保护

• 两路开漏状态指示（PPR、CHG）

• 工作温度：–40℃ ～ +85℃

• 封装：ESOP-8、DFN2×2-8L

二、核心优势

超宽输入耐压

– 支持高达 28V 输入，无需外置过压保护电路

– 兼容 USB、车载、适配器等多种电源场景

高集成，低成本

– 无需外置 MOSFET、电流检测电阻或肖特基二极管

– 外围元件极少：仅需 IREF/IMIN 设置电阻 + 1~10µF 电容

灵活可编程

– 充电电流可通过 IREF 引脚外接电阻任意设置（50mA～1A）

– 终止电流 IMIN 5%～50% IREF 可编程，实现精准的涓流检测

多重安全保护

– 软启动限流，抑制电源冲击

– 过温折返 & OTP 关断，防止芯片过热

– 输入低压锁定（UVLO）、过压保护（OVP）

– 电池短路、反向接入保护

状态指示易集成

– PPR：供电检测，输入电压到位时拉低

– CHG：充电状态指示，充满电自动释放

三、典型应用电路

• C1 (1µF – 10µF X5R/X7R)：VIN 端去耦

• C2 (1µF – 10µF X5R/X7R)：BAT 端去耦

• IREF、IMIN 电阻贴近芯片脚位，确保精准设置

四、应用场景

• 手机、平板、便携式影音播放设备

• 无线鼠标、蓝牙耳机、手环、智能穿戴

• 车载导航、后视镜、行车记录仪

• 个人健康监测、医疗便携仪器
